产品介绍

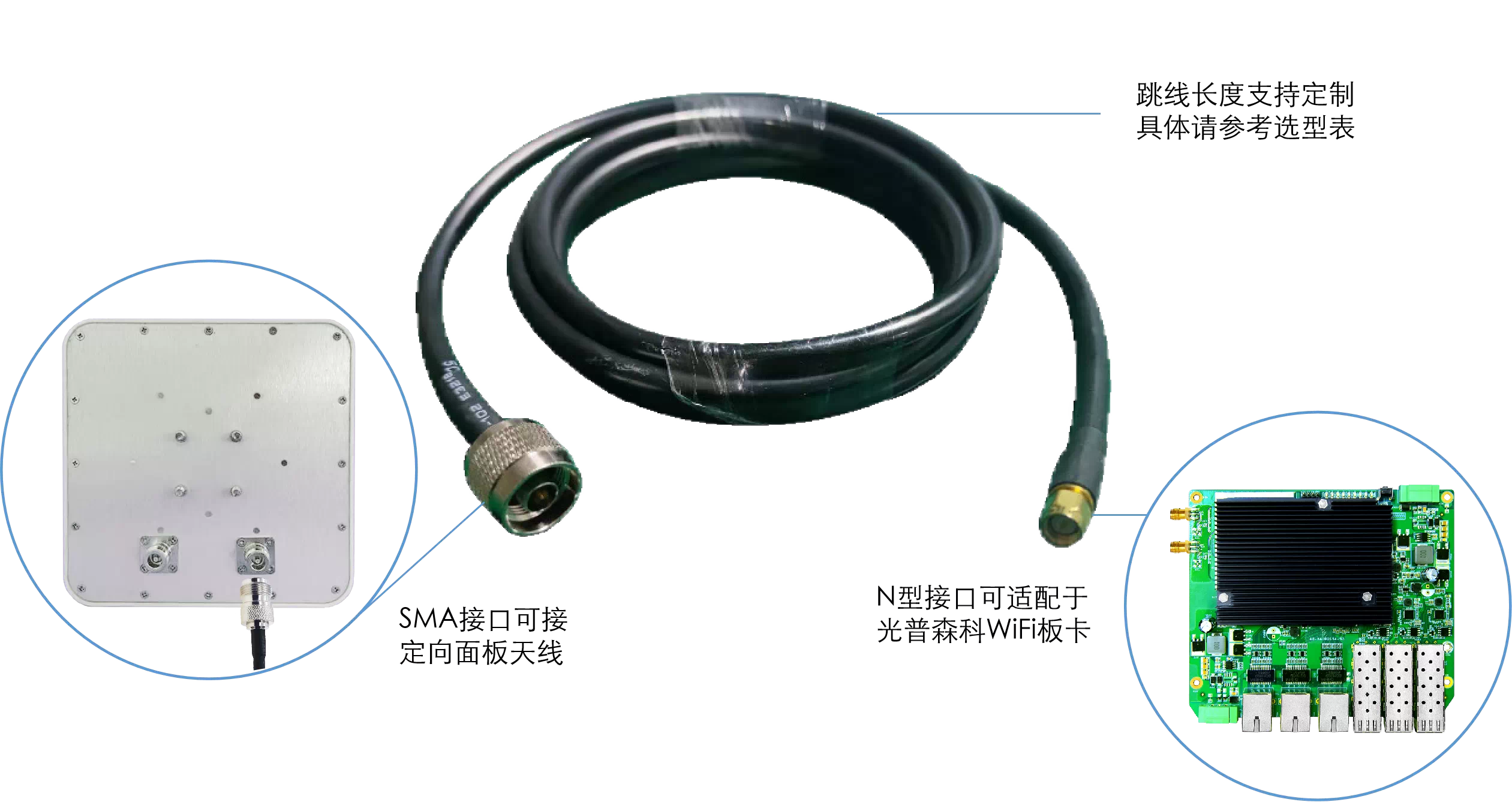

GP-FC100-S-N-5 系列是 是光普森科专为严苛工业环境设计的SMA 转 N 型低损耗跳线延长线。该天线满足超低损耗，低延迟传输特点，由发泡聚乙烯绝缘制作，满足数据传输时的最小衰减。该GP-FC100-S-N-5 系列跳线延长线SMA接口适配于光普森科工业无线板卡，N型接口外接工业级定向天线，应用于煤矿、工业设备、车辆通信等工业场景。
产品特点
- SMA转N型延长线
- 超低损耗 低传输延迟
- 发泡聚乙烯绝缘
- 最小衰减
GP-FC100-S-N-5 SMA转N型
高性能低损耗馈线延长线
- SMA转N型延长线
- 超低损耗 低传输延迟
- 发泡聚乙烯绝缘
- 最小衰减
电气性能 | 直流电阻 | 内导体 6.92 Ω/km |
抗风能力 | 外导体 10.50 Ω/km | |
绝缘电阻 | 5000 MΩ*km | |
介电强度 | 1.6KV | |
速率 | 82% | |
特性阻抗 | 50±2 | |
驻波比 2000MHz | ≤ 1.2 | |
护套耐压 | 2500V（DC） | |
火花电压 | 5000V（DC） | |
电容 | 81pF/m | |
最大衰减 dB/100m | 2000MHz | 32.3 |
2100MHz | 33.6 | |
2400MHz | 42.9 | |
3000MHz | 48.6 | |
机械特性 | 内导体 | 1.8mm |
绝缘 | 5.0mm | |
外导体 | 5.7mm | |
护层 | 7.5mm | |
端口 | SMA转N型 | |
长度 | 可定制 具体请参考选型表 | |
 | ||
产品选型 | ||
产品型号 | 端口描述 | 馈线长度描述 |
GP-FC100-SJ-NJ-5 | SMA 内螺纹内针转 N 针 | FC100 1 米 FC150 1.5 米 FC200 2 米 FC250 2.5 米 FC300 3 米 FC350 3.5 米 FC400 4 米 FC450 4.5 米 FC500 5 米 |
GP-FC100-SJ-NK-5 | SMA 内螺纹内针转 N 型母座 | |
GP-FC100-PRSJ-NJ-5 | SMA 内螺纹孔头转 N 针 | |
GP-FC100-PRSJ-NK-5 | SMA 内螺纹孔头转 N 型母座 | |
