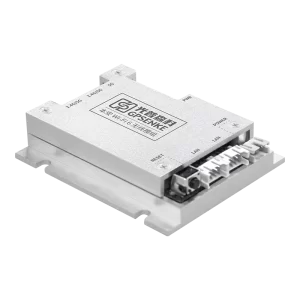

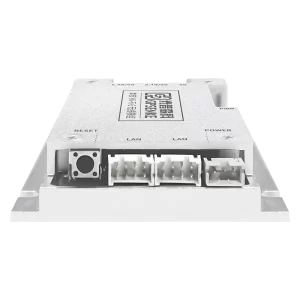

GP-ME3000AX-E WiFi6 系列
工业级无线AP/客户端模组

  • 支持802.11 b / g / n标准
  • 支持802.11 ac / ax 标准
  • 支持802.11k/v/r 协议
  • 多样化接入认证方式
  • 支持2 个千兆电
  • 基于本质安全规范设计
  • 超小MINI结构设计
产品描述
光普森科 GP-ME3000AX-E系列 是一款高性能、高速率的工业级本安 Wi-Fi 6无线模组,支持 802.11 b/g/n/ac/ax 标准。该系列采用最新定制芯片和优化算法,确保无线信号速率高达2975Mbps。此外,它还集成了 OFDMA、UL、MU-MIMO、1024QAM 等新一代特性,为用户提供了低功耗、高带宽、并发能力强、待机用户多、穿透力更强、覆盖距离更广等特点。 光普森科 GP-ME3000AX-E系列 特别针对主板高负载情况下的散热问题进行了多项优化,确保在各种工业环境中的稳定运行。其功能丰富、高性能、高可靠的特点,使其能够满足不同行业客户在各种场景下的无线接入应用需求。无论是在煤矿、工厂自动化、仓储物流AGV,还是在其他多种室外或室内的智能物联网设备中,GP-ME3000AX-E 都能够提供可靠的无线连接,为用户提供高效的数据传输和通信体验。
产品特点
  • 支持802.11 b / g / n标准
  • 支持802.11 ac / ax 标准
  • 支持802.11k/v/r 协议
  • 多样化接入认证方式
  • 支持2 个千兆电
  • 基于本质安全规范设计
  • 超小MINI结构设计

软件参数

WLAN

工作频段

2.4GHz

5GHz

信道捆绑

40MHz

160MHz

MU-MIMO

支持

支持

OFDMA

支持

支持

TWT

支持

支持

2400Mbps(PHY)

NA

支持

575Mbps(PHY)

支持

NA

A-MPDU

支持

支持

最大相似性解调 (MLD)

支持

支持

最大合并比接收 (MRC)

支持

支持

空时分组码 (STBC)

支持

支持

低密度奇偶校验编码(LDPC)

支持

支持

最大支持虚 AP数

单射频16 个虚 AP

最大接入用户数

1024 ( 实际用户数因应用环境等因素存在差异 )

最高连接速率

2.4GHz: 575Mbps 5GHz:2400Mbps

RTS/CTS

支持

CTS-to-self

支持

隐藏 SSID

支持

终端老化、心跳检测

支持

工作模式

AP模式

桥模式(二层)路由模式(三层)

Client 模式

支持 Client 模式; 支持 MAC 地址克隆功能

WDS模式

支持

路由模式

支持

射频管理

负载均衡

支持基于用户数、用户流量的负载均衡

5G 优先

支持

自动信道选择

支持

自动功率调节

支持

智能速率选择算法

支持

时间公平调度

支持

漫游

漫游切换

支持 802.11k, 802.11v, 802.11r

支持二层漫游、三层漫游

安全

加密方式

支持 64/128 位 WEP、动态 WEP、TKIP、CCMP 加密

认证方式

配合AC, 支持 WPA、WPA-PSK、WPA2- Enterprise、

WPA2-PSK、WPA3、MAC地址认证、Web认证、PPPoE认证等多种认证方式

无线用户二层隔离

支持

wIDS

支持

AAA

RadiusClient

支持

认证服务器多域配置

支持

备份认证服务器

支持

二三层功能

IP 地址设置

静态 IP、DHCP动态获得地址

IPv6

支持(终端自动获取)

ACL

支持

DHCP server

支持(路由模式下)

NAT

支持(路由模式下)

服务质量

WMM(802.11e)

支持

优先级映射

支持

QoS策略映射

支持

带宽管理

支持基于 SSID、基于用户的带宽限速

Call Admission Control(CAC)

支持

管理维护

网络管理

SNMPV1/V2c/V3、Trap、Telnet、FTP/TFTP、WEB

硬件规格

尺寸

71*58*15 mm (最大尺寸)

端口

以太口

2×10/100/1000Mbps  RJ45 以太网口

天线接口

1*5G IPEX 天线接口

1*2.4/5G IPEX天线接口

1*2.4/5G IPEX天线接口

供电接口

1 * DC 接口(支持 DC9V-DC48V)

工作频段

2.4G

802.11ax/n/g/b: 2.4GHz-2.483GHz ( 中国 )

5G

802.11ac/n/a:

5.150GHz-5.350GHz

5.725GHz-5.850GHz ( 中国 )

调制技术

OFDM : BPSK@6/9Mbps、QPSK@12/18Mbps、16-QAM@24Mbps、64-QAM@48/54Mbps

DSSS : DBPSK@1Mbps、DQPSK@2Mbps、CCK@5.5/11Mbps

MIMO-OFDM (11n): MCS 0-15

MIMO-OFDM (11ac): MCS 0-9

MIMO-OFDM (11ax): MCS 0-11

调制方式

11b:DSS:CCK@5.5/11Mbps,DQPSK@2Mbps,DBPSK@1Mbps

11a/g:OFDM:64QAM@48/54Mbps,16QAM@24Mbps,

QPSK@12/18Mbps,BPSK@6/9Mbps

11n:MIMO-OFDM:BPSK,QPSK,16QAM,64QAM

11ac/ac wave2:MIMO-OFDM:BPSK,QPSK,16QAM,64QAM,256QAM

11ax: MIMO-OFDM: BPSK,QPSK,16QAM,64QAM,256QAM,1024QAM

最大发射功率

27dBm

发射频率可调粒度

1dBm

工作温度 / 存储温度

-30ºC ~ 75ºC/-40ºC ~ 80ºC

工作湿度 / 存储湿度

5%~95%(无凝结)

IP 防护等级

IP40( 选配外壳 )

受电方式

支持 DC9V-DC48V

整机功耗

≤ 8 W

MTBF

>250000H

设备选型

型号

GP-ME750

GP-ME3000AX-C

GP-ME3000AX-E

GP-ME9600AX-E

频段

2.4G+5G 双频

2.4G+5G 双频

2.4G+5G 双频

2.4G+5G+6G 三频

速率

733 Mbps

2975 Mbps

2975 Mbps

9300 Mbps

供电

DC 3.3V

DC5V-DC5.4V

DC 9~48V

DC 3.3V
