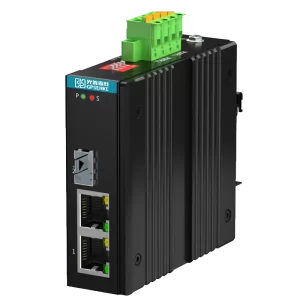

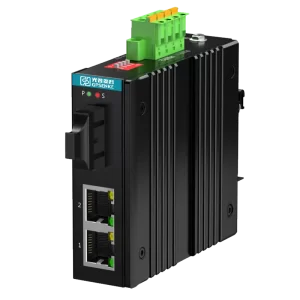

GPAM200G-R 1光2电系列
工业级千兆光纤收发器

技术参数

以太网规范

IEEE 802.3 10Base-T Ethernet

IEEE 802.3u 100Base-TX Ethernet

IEEE 802.3ab 1000Base-T Ethernet

IEEE 802.3z 1000Base-X Ethernet

拨码说明

1：端口隔离

2：流量控制

3：广播风暴抑制

4：光口速率切换（ON=100M,OFF=1000M）

交换容量

14Gbps

包转发率

20.832Mpps

MAC地址表

8K

包缓存

1M bit

巨型帧

支持10KBytes

VLAN

支持  (通过面板DIP拨码开关控制)

MDX/MIDX

支持

看门狗

支持

转发延时

<5 μs

硬件特性

端口接口

支持2个10/100/1000M 自适应 RJ45电口

支持1个1000M SFP/SC光口（光口可选）

 电源接口

可拆卸4P接线端子（带螺丝），5.08mm，双电源冗余

输入电压

12-58VDC

输入电流

0.2AMax

功耗

＜2W

电源保护

支持双电源冗余，支持内置过流保护， 支持反接保护，支持过压保护

防护等级

IP40防护等级 金属外壳

散热方式

自然冷却 无风扇

安装方式

DIN 卡轨式安装/挂壁式安装

物理参数

重量：0.35KG

尺寸：30x85x85mm （长*宽*高）

工作环境

工作温度：-40～75 °C

存储温度：-40～85 °C

工作湿度：10%～90%(无凝结)

存储湿度：5%～95%(无凝结)

协议标准

行业标准

     EMI ： FCC Part 15 Subpart B Class A，

     EMS :  电源浪涌防护Surge：IEC 61000-4-5  4KV/2KV（8/20us）

     网口浪涌防护Surge：IEC 61000-4-5  4KV/2KV（10/700us）

     抗静电干扰ESD：IEC 61000-4-2  8K/15K

     Shock ：IEC 60068-2-27

     Freefall ：IEC 60068-2-32

     Vibration ：IEC 60068-2-6

平均无故障工作时间

429 ，288 小时 （Telcordia (Bellcore)，GB Standard）

质保

5年

LED 指示灯

P：电源指示灯

亮：设备供电正常；

灭：无电源输入或供电不正常

S：系统告警灯

亮：芯片读写异常

灭：设备工作正常

3：光口指示灯

亮：端口Link UP; 闪烁：端口有数据收发; 灭：端口未Link

1-2：网口指示灯

黄灯（Speed）

绿灯（Link/act）

亮：端口工作在1000M

灭：端口工作在10/100M

亮：端口Link UP

灭：端口未Link

闪烁：端口有数据收发
